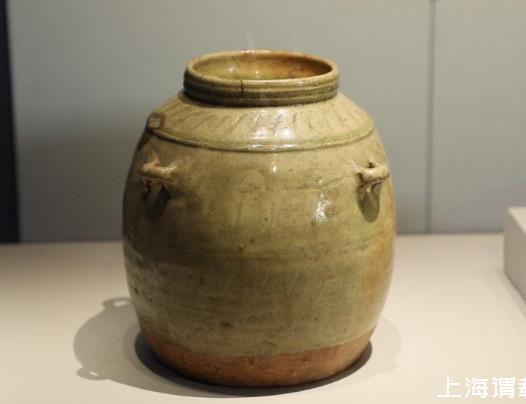

在中華民族五千年的文明歷史中，瓷器的發(fā)明是中華民族的驕傲，東漢浙江的越窯青瓷是中國(guó)最早發(fā)明的成熟瓷器。所謂“青釉”，顏色并不是純粹的青，古人往往將青、綠、藍(lán)三種顏色，一統(tǒng)稱(chēng)為“青色”，例如許之衡在《飲流齋說(shuō)瓷》中寫(xiě)：“古瓷尚青，凡綠也、藍(lán)也，皆以青括之?！?

釉熔體的表面張力對(duì)釉的外觀質(zhì)量影響很大。表面張力使得釉熔體表面發(fā)生收縮，下面的新熔體就會(huì)浮向表面，利于釉中氣泡上浮排出，但表面張力過(guò)大會(huì)阻礙氣泡排除和熔體均化，在高溫時(shí)對(duì)坯的潤(rùn)濕性不利，容易造成縮釉、滾釉缺陷。表面張力過(guò)小容易造成流釉，使釉面小氣泡破裂時(shí)形成難以彌補(bǔ)的針孔。當(dāng)釉的黏度也很小時(shí)，情況更嚴(yán)重。

下面簡(jiǎn)單討論下表面張力對(duì)青瓷制品釉面質(zhì)量的影響。

龍泉青瓷在燒制過(guò)程中，隨著溫度的升高，由于表面張力的作用，杯子表面質(zhì)點(diǎn)不斷移動(dòng)和擴(kuò)散，最終達(dá)到平衡狀態(tài)，使熔體均勻化，釉層表面凹凸不平得以自發(fā)修復(fù)，逐漸呈現(xiàn)平整、光滑、發(fā)亮的狀態(tài)。最先圓潤(rùn)、發(fā)亮的部位是杯子的口沿，這是因?yàn)楸涌谘氐那首畲?，所受表面張力最大，由表面張力產(chǎn)生的指向熔體內(nèi)部的附加壓力也最大。

采用氧化氣氛燒成時(shí)，釉層表面平整、光滑，氣泡密集、細(xì)小、分布均勻、釉呈米黃色、乳濁、見(jiàn)針眼和凹陷，小杯邊沿釉層覆蓋比較單薄。采用還原氣氛燒成時(shí)，釉層表面平整、圓潤(rùn)、光滑，氣泡較密集、較細(xì)小、分布均勻、釉呈梅子青色、乳濁，不見(jiàn)針眼和凹陷，小杯邊沿釉層覆蓋比較飽滿(mǎn)。

對(duì)比氧化氣氛和還原氣氛燒成結(jié)果，其不同之處在于表面張力的作用效果不同，在還原氣氛下的表面張力比在氧化氣氛下大20%左右。氧化氣氛下燒制出現(xiàn)的針孔和凹陷現(xiàn)象，在還原氣氛下燒制，由于表面張力的增大，得以自動(dòng)補(bǔ)平。對(duì)于小杯邊沿氧化氣氛燒制釉層覆蓋較薄，使得氣泡易于排出，氣泡數(shù)量較少，尺寸較大。

還原氣氛燒制釉層覆蓋較為飽滿(mǎn)，氣泡數(shù)量變多，尺寸變小，這是因?yàn)檠趸瘹夥諢菩”呇厣嫌运苤亓Υ笥诒砻鎻埩?，使得釉層變薄，還原氣氛燒制釉層所受到的表面張力變大而所受重力不變，使得小杯邊沿釉層覆蓋相對(duì)變厚。

至于燒成制品氣泡的數(shù)量和大小，影響因素涉及胎和釉的組成、胎和釉中氧化鐵的含量、釉的高溫黏度、表面張力、釉的厚度，以及燒成溫度和燒成氣氛，表面張力只是其中的一項(xiàng)。表面張力能使釉熔體中的大氣泡變得更大更容易排出，而對(duì)于小氣泡則變小甚至溶解于釉中而消失。
