欧美日韩亚洲视频-欧美日韩亚洲无线码在线观看-欧美日韩亚洲一区-欧美日韩亚洲一区二区精品-波多野结衣久久精品-波多野结衣久久一区二区

芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態表面張力

熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟大學

同濟大學


聯合大學

寶潔公司

美國保潔

強生=

美國強生

瑞士羅氏

瑞士羅氏

當前位置首頁 > 新聞中心

3D打印鈦合金粉體的生產工藝——高速高壓氬氣氣流克服鈦合金熔體表面張力

來源:江蘇威拉里新材料科技有限公司 瀏覽 991 次 發布時間:2024-08-14

鈦合金具有比強度高、耐蝕性好及生物相容性好等優點,在航空、航天、船舶、化工及生物醫療等領域有著廣泛的應用。但由于其導熱系數小、彈性模量低、化學性質活潑等原因,傳統制造加工鈦合金時,加工工藝復雜,材料利用率低,成本較高。


將3D打印技術應用于鈦合金加工,能夠有效規避傳統機件加工難度大的問題,同時,將3D打印技術結合拓撲設計,通過將設計好的數據模型利用高能加熱裝置將鈦合金球粉逐層燒結,制成預期形狀的構件,能夠實現結構減重,進而提高材料的利用率,極大的降低鈦合金零件的制造成本,促使鈦合金制品在更廣泛的范圍例如航空航天、生物醫療等領域獲得應用。


制備球形鈦合金粉有熔鹽電解、氫化脫氫、氣霧化法、旋轉電極法和等離子球化法等方法,前兩者技術不成熟,大都還在實驗階段,后三種能夠批量化生產球形鈦合金粉,但使用旋轉電極和等離子球化法由于很難獲取45μm以下的細粉。而高端3D打印需要的低氧超細鈦合金粉,主要依靠氣霧化法來制備。


氣霧化法又分為惰性氣體霧化法、超聲霧化法和電極感應氣霧化法。其中,電極感應氣霧化法是目前鈦合金球粉生產的主要方法,其技術原理為:采用高速高壓氬氣氣流沖擊鈦合金熔體,高速氣流能夠克服鈦合金熔體表面張力,霧化熔體液滴形成細小的金屬液滴,細小的金屬液滴在表現張力作用下冷卻凝固,形成球形粉末。與前兩者相比,電極感應氣霧化法生產成本低、生產效率高。然而電極感應氣霧化法制備的鈦合金球粉的粒徑在45微米以下只能達到30%左右,因此導致超細鈦合金球粉的價格較高,鈦合金的3D打印成本較高。

一種3D打印鈦合金粉體的生產工藝,包括以下步驟:


步驟一:預處理:對原始鈦合金棒料進行脫脂除油處理;所述原始鈦合金棒料的材質為Ti-6Al-4V;


步驟二:加料:將處理后的鈦合金棒料作為電極置于電極感應氣霧化設備的感應線圈中,之后將電極感應氣霧化設備腔體抽真空至真空度≤0.01Pa;


步驟三:熔料:將熔煉功率升高至35KW,鈦合金棒料在熔煉區進行融化,鈦合金棒料的下降速率為35mm/min;


步驟四:加粉:通過氬氣進氣管道在混合氬氣中加入金屬摻雜劑;所述金屬摻雜劑為納米六硼化鐿和納米鉺混合物按照質量比1.2:2.5混合而成,金屬摻雜劑的粒徑為50nm,金屬摻雜劑的添加速度為0.5mg/s。


步驟五:霧化:鈦合金棒料熔化成液流下落時,被通過霧化噴盤的噴嘴噴出的含有金屬摻雜劑的混合氬氣破碎成細小液體,細小液滴快速冷卻凝固成粉末,即霧化粉體;通過噴嘴噴出的含有金屬摻雜劑的混合氬氣氣流壓力為2MPa,將混合氬氣流量設置為550m3/h,混合氬氣中氫氣的體積百分比為:0.1%;噴嘴的角度為45°。


步驟六:篩分:在氬氣為1.1個大氣壓的保護氣氛中篩分霧化粉體,得3D打印鈦合金粉體。

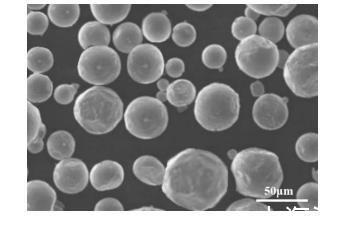

采用掃描電子顯微鏡對實施例1所制備的霧化粉體進行形貌表征,結果如圖1所示。從圖1可以看出,霧化粉體的粒徑較小,較多的粒徑在50μm左右,在霧化粉體表面粘合有金屬摻雜劑。


所得3D打印鈦合金粉的氧增量為78ppm。


通過采用上述技術方案,金屬摻雜劑能夠在鈦合金氣霧化過程中較大程度的粘合在鈦合金表面。


小結:


1、采用氫氣混合氬氣為霧化氣體,在并對Ti-6Al-4V鈦合金摻雜比例的納米六硼化鐿和納米鉺,制備得到低氧超細的3D打印鈦合金粉體,粒徑在5-80μm之間,其中,粒徑小于53微米的粉末率可達56%。


2、采用氫氣混合氬氣為霧化氣體,通過氫氣來弱化鈦合金熔體的表面張力和粘度,使其更容易分散成更細的液滴,得到更小粒徑的粉體,同時也起到了降低霧化粉體增氧量的作用;通過添加比例的納米六硼化鐿和納米鉺,使納米六硼化鐿和納米鉺在鈦合金氣霧化過程中粘合在鈦合金表面,從而改善其3D打印件的力學性能。


3、此生產方法制得的3D打印鈦合金粉體氧增量低、細粉率高,以此制備的3D打印件具有較好的硬度、拉伸屈服強度、抗拉強度和伸長率等力學性能。


主站蜘蛛池模板: 夜夜摸视频网 | 欧美中文一区 | 四虎地址8848jia | 色天使久久综合给合久久97色 | 欧美成人v视频免费看 | 国产成人精品福利网站在线观看 | 香蕉视频网页版 | 国产在线观看91精品一区 | 欧美成人三级网站 | 国产做国产爱免费视频 | 青青99| 劲爆欧美精品36页 | 亚洲综合色婷婷 | 国产ww久久久久久久久久 | 国内精品久久久久久久久久久久 | 亚洲精品不卡在线 | 女教师韩国无删减完整版 | 向日葵视频app在线观看 | 日本中文字幕在线观看视频 | 久久99精品国产一区二区三区 | 精品h视频 | 精品久久久久久综合网 | 香蕉欧美 | 久久的精品99精品66 | 成年男女免费视频观看性 | 国产69精品久久久久99不卡 | 亚洲欧美日韩在线不卡中文 | 国产成人91青青草原精品 | 52精品免费视频国产专区 | 99re热在线视频 | 欧美精品在线一区二区三区 | 在线视频精品一区 | eeuss免费快捷 | 亚欧有色亚欧乱色视频 | 日韩系列在线 | 欧美巨大精品欧美一区二区 | 香蕉伊思人在线精品 | 成在线人永久免费视频下载 | 久久机热这里只有精品33 | 裙底盗摄国产精品 | 国产精品久久久久久免费播放 |
