欧美日韩亚洲视频-欧美日韩亚洲无线码在线观看-欧美日韩亚洲一区-欧美日韩亚洲一区二区精品-波多野结衣久久精品-波多野结衣久久一区二区

芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態表面張力

熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟大學

同濟大學


聯合大學

寶潔公司

美國保潔

強生=

美國強生

瑞士羅氏

瑞士羅氏

當前位置首頁 > 新聞中心

氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(四)

來源:精細化工 瀏覽 591 次 發布時間:2025-03-05

2.6接觸角分析

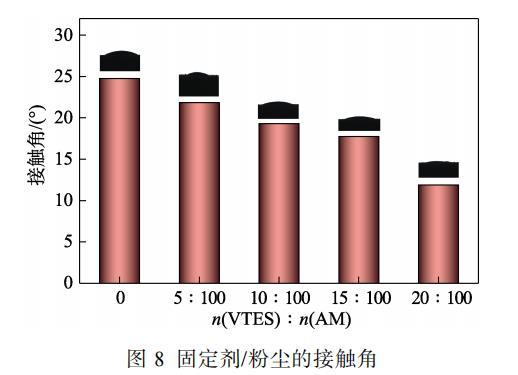

固定劑與粉塵的接觸角能非常直觀地體現固定劑對粉塵的潤濕能力,測定不同單體比例的共聚物水溶液與PTI-A2粉塵的接觸角,結果如圖8所示。


由圖8可知,共聚物水溶液與PTI-A2粉塵的接觸角均<90°,隨著VTES用量的增大,固定劑與PTI-A2粉塵片的接觸角逐漸減小。當n(VTES)∶n(AM)由0增加到20∶100時,接觸角從24.8°降低至11.9°,主要是因為VTES用量的增加賦予了共聚物水溶液更低的表面張力,而PTI-A2粉塵具有較高的表面張力,因而接觸角越來越小。固定劑與粉塵片的接觸角越小,表明固定劑能更好地潤濕氣溶膠粉塵顆粒,在空氣中固定劑與氣溶膠粉塵顆粒能更好地粘附。

圖8固定劑/粉塵的接觸角


2.7氣溶膠沉降固定性能分析

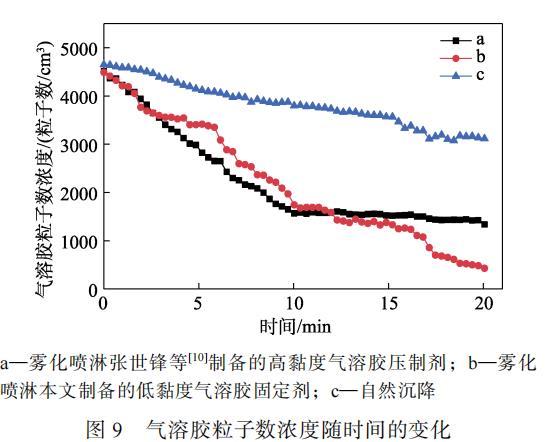

將張世鋒等制備的高黏度氣溶膠壓制劑(黏度2502 mPa·s)和本文制備的低黏度氣溶膠固定劑(選取PAM-b-PVTE-2配制成20%固含量,黏度7.2 mPa·s)進行霧化噴淋實驗,并對粒徑范圍在0.5~20μm的氣溶膠顆粒進行檢測,結果如圖9所示。

a—霧化噴淋張世鋒等制備的高黏度氣溶膠壓制劑;b—霧化噴淋本文制備的低黏度氣溶膠固定劑;c—自然沉降

圖9氣溶膠粒子數濃度隨時間的變化


由圖9可知,在自然沉降過程中,氣溶膠沉降速度較慢,自然沉降20 min時,氣溶膠粒子數濃度從4647.08粒子數/cm3降至3113.01粒子數/cm3,自然沉降率33.01%;霧化噴淋張世鋒等制備的氣溶膠壓制劑后,氣溶膠粒子數濃度在前10 min內急劇降低,從4508.5粒子數/cm3降低到了1566.2粒子數/cm3,10 min以后氣溶膠粒子數濃度下降趨勢逐漸平緩,20 min時降低到1338.31粒子數/cm3,沉降固定效率為70.32%;霧化噴淋本文制備的氣溶膠固定劑后,氣溶膠粒子數濃度在前2 min內快速降低,在2~18 min內氣溶膠粒子數濃度呈現先緩慢后快速的交替下降趨勢,這是由于氣溶膠壓制劑黏度較低,霧化噴淋后的液滴顆粒較小,霧化噴淋后先有一部分顆粒較大的液滴快速沉降,并在沉降過程中對氣溶膠粉塵顆粒進行粘附、捕捉,因此在霧化噴淋初始時,氣溶膠粒子數濃度先急劇降低;而顆粒較小的液滴仍然懸浮在空氣中,發生布朗運動,液滴逐漸與粉塵結合,發生沉降,一部分液滴與粉塵結合的液滴相互結合,由于重力作用迅速沉降,剩余液滴仍然懸浮在空氣中,繼續發生布朗運動,直至發生沉降。霧化噴淋氣溶膠壓制劑20 min時,氣溶膠粒子數濃度從最初的4787.44粒子數/cm3降至428.81粒子數/cm3,沉降固定效率為91.04%。預期可用作涉核環境下放射性氣溶膠沉降固定劑。


3結論


用RAFT法制備了PAM-b-PVTES兩親性嵌段共聚物,通過FTIR、1HNMR、GPC、DSC對共聚物的結構進行了表征。結果表明,該共聚物是嵌段結構。共聚物水溶液表面張力測試表明,VTES的引入能有效地降低共聚物水液的表面張力,從68.49 mN/m降低到40.44 mN/m,表面張力越小越易與氣溶膠粉塵顆粒粘附;隨著鏈轉移劑用量的減少,共聚物相對分子質量增加,共聚物水液的黏度也逐漸增加,從3.7 mPa·s升高到8.1 mPa·s。因此,通過控制鏈轉移劑的用量能達到控制共聚物水液黏度的目的;通過接觸角測試可知,接觸角均<90°,最低可達到11.9°,共聚物水溶液對粉塵具有較好的潤濕作用;氣溶膠沉降固定實驗表明,霧化噴淋低黏度氣溶膠固定劑對氣溶膠具有較好的壓制沉降性能,20 min時沉降固定效率為91.04%。使用RAFT法可制備得到低黏度、低表面張力的共聚物水溶液,其為便捷地控制和去除低濃度放射性氣溶膠粉塵顆粒提供了一種有效的手段。


氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(一)

氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(二)

氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(三)

氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(四)

主站蜘蛛池模板: 亚洲视频精品在线观看 | 色综合久久一区二区三区 | 女老师在线看 | 国产精品二区高清在线 | aa级国产女人毛片好多水 | 久久精品视频一区二区三区 | 国内外一级毛片 | 日韩欧一级毛片在线播无遮挡 | 久久综合免费视频 | 97高清国语自产拍 | 91香蕉国产视频 | 精品影视网站入口 | 香蕉大伊亚洲人在线观看 | 免费看黄视频网站 | 国产v片在线播放免费观 | 国产精品女在线观看 | 欧美成人a人片 | 4438x17全国最大色成网站 | 麻豆日记| 国产成人香蕉在线视频fuz | 免费老色鬼永久视频网站 | 国产小视频在线观看免费 | 国产午夜亚洲精品一级在线 | 国产一区日韩二区欧美三区 | 五月天爱爱 | 亚洲欧美日韩中文综合v日本 | keez在线观看视频免费 | 男女污网站 | 最近免费中文字幕视频高清在线看 | 色国产在线视频一区 | 老鸭窝欧美一级一区二区 | 九九精品影院 | 99久久精品费精品国产 | 国内精品七七久久影院 | 国产精品久久久久9999赢消 | 日韩在线欧美高清一区 | 国产精品视频免费一区二区三区 | 99久久99这里只有免费的精品 | 亚洲日本aⅴ片在线观看香蕉 | 国产偷自拍视频 | 欧美亚洲国产视频 |
